1. Pendahuluan

Selamat siang, tetap semangat dalam mencari rezeki berkah, mungkin beberpa dari teman-teman sudah paham sistem kerja kontaktor dan kenal dengan alat satu ini, dan seperti judulnya diatas saya ingin menulis tentang Apa itu kontaktor / pengenalan kontaktor untuk pemula Berikut ulasan singkatnya.

2. Teori Dasar

Apa itu kontaktor merupakan suatu peralatan listrik yang berfungsi memutuskan dan menghubungkan aliran listrik AC, bukan AC pendingin yah...oke saya anggap teman-teman paham dengan sumber listrik AC. Kalau belum baca ini :

Baca juga

Pengertian arus listrik AC dan arus l

istrik DC

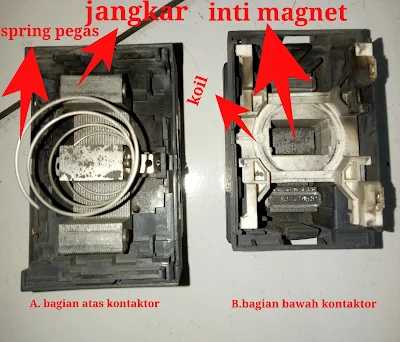

Pada dasarnya kontaktor digunakan untuk sistem pengoprasian motor-motor listrik yang berdaya besar dengan sistem listrik 3 phasa, agar menghidar loncatan bunga api, dengan cara memutuskan sumber listrik dengan cepat , prinsip kerja kontaktor magnetik adalah bekerja atas dasar magnetik menghubungkan sumber listrik  pada koil yang  teradapat  pada muatan inti besi. dengan cara jika  koil kontaktor A1 dan A2 (220 volt) pada kontaktor diberikan arus listrik atau sumber listrik, maka koil akan menjadi magnet yang, pada prinsipnya terdapat muatan inti besi magnet didalam kontaktor berbentuk huruf E seperti gambar dibawah ini :

Apa itu kontaktor / Kontaktor untuk pemula

Koil kontaktor

pada gambar isi didalam kontaktor terdapat Bagian atas maupun bagian bawah, perhatikan gambar diatas dan penunjukan tanda panah, pada bagian bawah kontaktor inilah yang akan menarik bagian atas kontaktor ketika koil kontaktor diberikan sumber listrik maka bagian bawah ini akan menjadi magnet dan menarik bagian atas kontaktor, sehingga menghubungkan power input dan output untuk motor listrik simak gambar dibawah ini :

Prinsip kerja kontaktor

Pada gambar diatas ada bagian-bagian yang terdapat pada kontaktor yaitu bagian kontak bantu dan utama  saya akan jabar penjelasanya mislanya:

1.1 Kontak bantu

Kontak bantu ini seperti pada gambar dibawah ini

Kontak bantu kontaktor atas

Lihat gambar diatas, terdapat angka 13 NO, 21 NC dan A1 sumber listrik,

Kontak bantu kontaktor bawah

Lihat gambar diatas, terdapat angka 14 NO, 22 NC dan A2 sumber listrik

Penjelasan kontak bantu :

Bagian ini adalah bagian kontrol atau sistem pengontrolan pada kontaktor, 13 dan 14 = NO (Normaly open)  atau disebut dengan istilah pengunci kemudian untuk kontak bantu 21 dan 22 adalah NC (Normaly close) dengan istilah  pengaman, A1 dan A2 adalah sumber listrik 220 V (phasa dan Netral)

Catatan

Istilah NO adalah pensaklaran yang terbuka seperti gambar dibawah ini.

istilah NC adalah pensaklaran yang tertutup seperti gambar dibawah ini

1.2 kontak utama

Kontak utama adalah power ke motor (output) maupun power input biasanya ini terhubung dengan listrik 3 phasa, simak gambar dibawah ini :

Kontak utama bagian atas kontaktor

Kontak utama bagian bawah kontaktor

Pada gambar diatas  kontak utama bagian atas terdapat angka 1, 3 dan 5 atau L1, L2, L3 ini adalah sumber dari listrik  3 phasa R S T (380) kemudia pada bagian bawah (kontaktor bawah) terdapat angka 2, 4, 6 atau T1, T2, T3 ini adalah kemotor listrik, biasanya jika kita menggunakan kontaktor untuk beban motor listrik harus ad over load atau thor (thermal overload relay untuk pengaman motor listrik agar motor listrik aman dari beban lebih maupun arus pendek.

Baca juga :

Cara setting thermal overload relay untuk pengaman motor listrik


Saya rasa cukup untuk penjelasan  apa itu kontaktor dan prinsip kerja kontaktor. Semoga dengan adanya artikel ini bisa membantu teman-teman dalam mengenali kontaktor lebih dalam, jika ad saran silakan tulis dikolom komentar. Mohon maaf apabila terdapat kesalahan dan kekurangan, terima kasih telah berkunjung.
