Pendahuluan

Wiring diagram adalah suatu gambar  petunjuk kompenen-komponen listrik dengan menggunakan kabel listrik, agar memudahkan seseorang istalatir mengerjakan pemasangan komponen dan pengaplikasianya. Pada proses pemasangan kompenen dan kabel listrik tidak jarang terdapat kesalahan kecil, yang menyebabkan tidak normalnya suatu rangkaian komponen disinilah letak kegunaan wiring diagram tersebut, sobat boleh mengecek dan mengulang kembali setiap pemasangan kabel listrik dan komponen yang terkoneksi. (jika terdapat kesalahan).

Sudah tau kan?! Mari kita masuk ke pembahasan judul.

    Forward reverse adalah  arah maju dan mudur suatu putaran  motor listrik dengan kata lain artikel ini membahas tentang wiring diagram rangkaian motor 3 phase atau 1 phase dengan putaran bolak balik atau maju mundur yang digerakan melalui sistem rangkaian kontrol dan power (rangkaian daya ke motor).

Berikut adalah gambar wiring diagram

Kontrol dan power forward n reverse Dan gambar dibah ini adalah contoh rangkaian dayanya atau rangkai ke beban untuk merubah putaran motor menjadi bolak-balik :

Forward reverse interlock

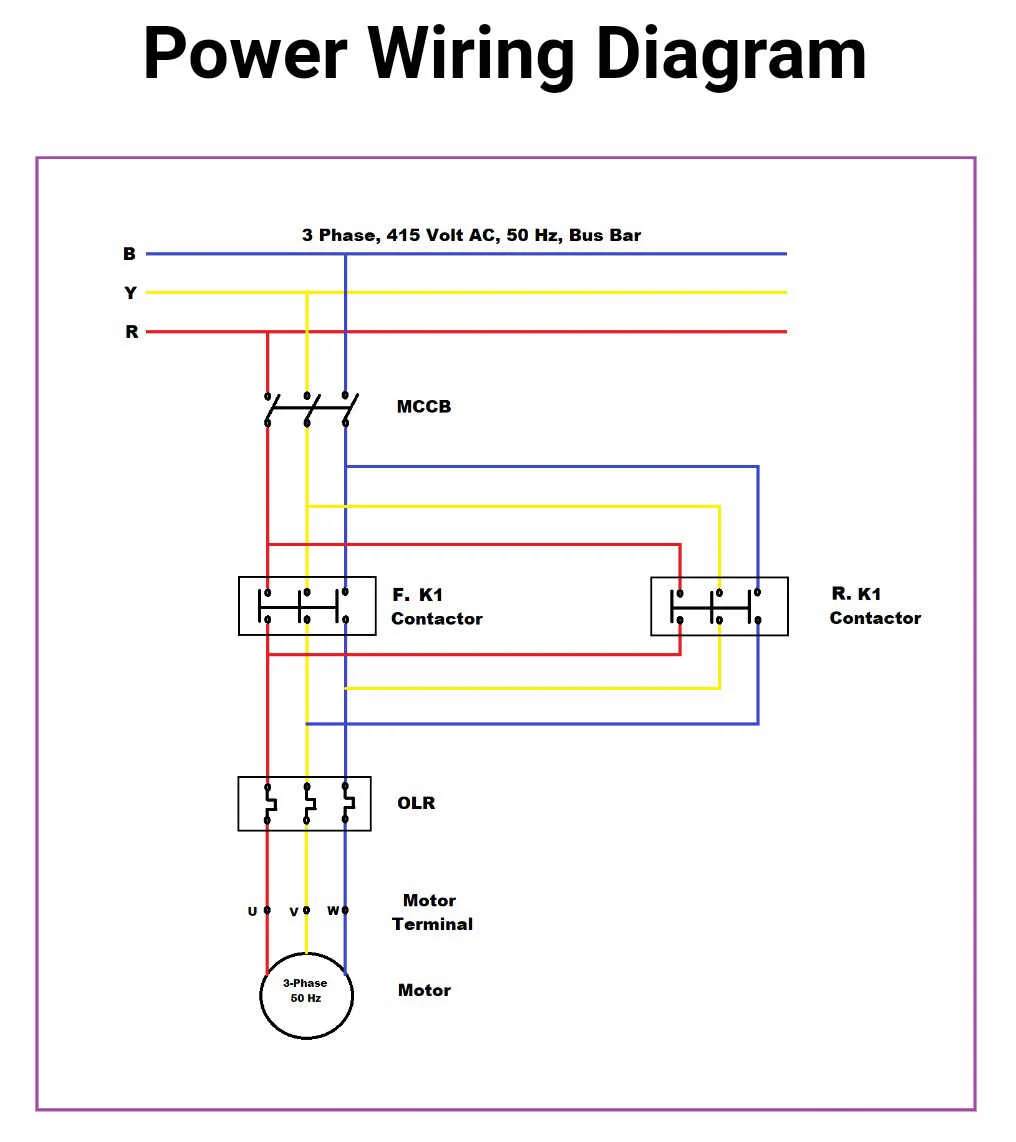

    Gambar 1 : Power Wiring Diagram



Pada gambar dibawah ini teman-teman bisa melihat acuan merakit rangkai kontrol motor bolak-balik atau yang dikenal juga dengan wiring diagram forward reverse sebagai pengendali motor 3 phase dengan arah putaran bolak/balik.

Wiring diagram forward reverse

    Gambar 2. Kontrol wiring diagram                Forward & Reverse.

Gambar diatas menjelaskan pembacaan rangkaian kontrol motor 3 phase, dan beberapa bahan penggunaan untuk membuat rangkaian forward reverse ini :

1. 2 buah kontaktor
2. 1 buah thermal overload relay
3. 3 push button (hijau 2 unit, 1 unit pushbutton merah)
4. 4 unit lampu indikator
5. 1 unit tombol emergency
6. Mcb 3 phase
7. 1 unit mcb 1 phase

Nah penjelasan diatas 1 sampai 7 merupakan alat-alat kompenen yang anda butuhkan dalam merakit rangkaian forward reverse untuk motor listrik induksi atau rangkaian kontrol motor 3 phase putaran bolak / balik.

Prinsip kerja :

1. Forward Direction(arah maju)

Ketika MCB kondisi ON dan push button  F Start ditekan maka kontaktor K1 Berenergi dan motor lagsung terhubung secara online, dalam keadan maju atau forward.

Tekan tombol push button OFF untuk menghentikan Motor Forward direction yang sedang online (hidup)

2.Reverse Direction (arah mundur)

Untuk menjalakan motor listrik arah mudur cukup menekan tombol push button R2 kontaktor bekerja dan motor listrik terhubung dalam keadan online atau arah mudur.

Untuk menghentikan laju motor reverse direction Yang sedang online (hidup) tekan OFF.

3. Interlock

Kontak interlock R.NC dan F.NC yang memastikan bahwa keduanya tidak dapat bekerja secara bersamaan

4. Indikator

• F.ON : Kondisi motor Forward Online
• R.ON : Kondisi Motor Reverse Online
• OFF  : Kondisi motor dalam keadan                   OFF
• Trip : Kondisi motor overload

5. Catatan

• F.K1 : Forward Kontaktor 1
• R.K2 : reverse kontaktor 2
• F: Forward
• R: Reverse

6. Pengaplikasian

• Eskalator, lift, Hoist Crane dan lain lain
